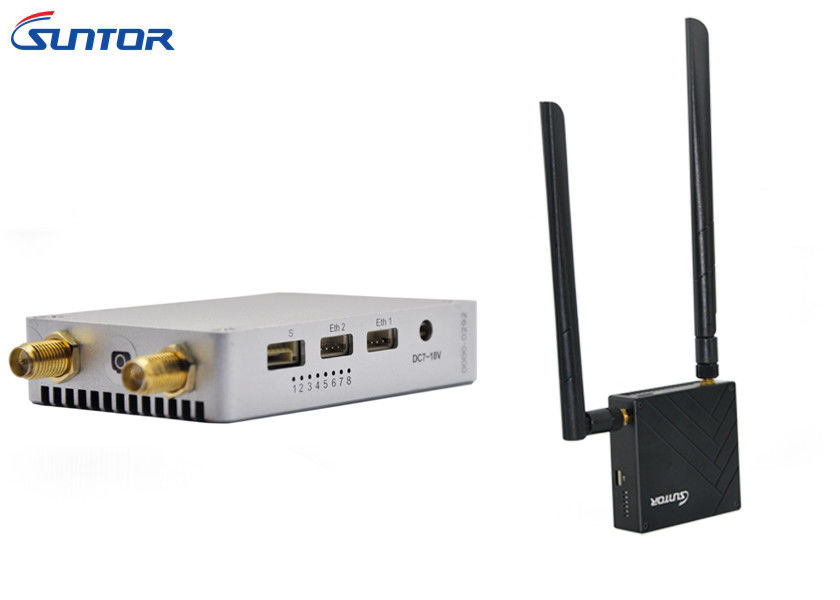

Tratta in discesa del trasmettitore HD di latenza COFDM video e tratta in salita zero di dati

Video tratta in discesa di latenza HD e tratta in salita zero di dati

Strato di spec.

Manuale dell'utente

Introduzione

Tutte le applicazioni professionali del UAV HD ora dividono lo stesso requisito – una tratta in discesa robusta del video della radio HD. SUNTOR, consegna la qualità eccellente di immagine di HD, la latenza zero ed i livelli elevati della robustezza. SUNTOR impiega la tecnologia di TDD-COFDM, ampiamente considerare come lo standard industriale nei mercati della cinematografia e di radiodiffusione per il UAV. È 2.4GHz radiofonico, 2×2 MIMO e la selezione di canale manuale del software assicura la connettività resiliente di dati, libera da interferenza, specificamente dai collegamenti di comandi del UAV. Le offerte della trasmissione della zero-latenza vivono, la rappresentazione in tempo reale per la radiodiffusione, ispezione e le applicazioni critiche di missione. Le caratteristiche tutte comprese di SUNTOR sostiene RC, Pixhawk e la trasmissione video di HD in un collegamento. Semplicemente Spina-e-mosca!

SUNTOR ST20NPT è lo strumento perfetto per l'applicazione della trasmissione della lunga autonomia e del fuco di qualità superiore (20km), permettendo un ritardo zero con i comandi del giunto cardanico di Mavlink e la capacità tenere il collegamento in tensione negli ambienti molto rumorosi circondati da altri fuchi e comunicazioni senza fili.

Caratteristiche fondamentali

• Vero HD pieno 1080P a 60fps
• Gamma della lunga autonomia 65,600ft/20,000m (LoS)
• Latenza zero, video in tempo reale
• La stabilità amplifica il modo con la larghezza di banda del canale 4/8Mhz
• Collegamento digitale estremamente resiliente 2.4GHz con AES 256
• Cifrato e fissato
• Interfaccia di dati di serie di TTL del rifornimento per
• Controllo di giunto cardanico sopra Futaba® S.Bus
• Spina-e-mosca, dalla messa a punto della scatola e dall'operazione

Applicazioni

• Video produzione e cinematografia aeree
• Ispezione industriale e commerciale
• Sorveglianza e sicurezza
• Valutazione e controllo del bene immobile
• Ricerca e salvataggio
• Prima valutazione di situazione del radar-risponditore
• Controllo di folla
• Ricreazione dell'entusiasta del UAV

Potere sopra

Dopo il controllo tutti i collegamenti sono in buone condizioni, accendono la macchina fotografica, il PC, il trasmettitore ed il ricevitore del IP. Gli indicatori vogliono luminoso e gli interi inizio del sistema funzionano.

Definizione degli indicatori di TX

Dopo la potenza sopra, i dispositivi inizializzeranno normalmente. Poi lo stato normale degli indicatori sarà come segue:

(1) gli indicatori luminosi 1, 2, 3 e 6 accenderanno nel colore verde.

(2) dopo un secondo, gli indicatori luminosi 1 (verde), 2 (verde), 3 (verde) e 6 (blu) cominceranno lampeggiare.

(3) dopo che la partenza completata, gli indicatori luminosi 1 (verde), 2 (verde), 3 (verde), 5 (verde) e 6 (blu) terranno luminoso costante. L'indicatore luminoso 4 (rosso) lampeggierà frequentemente.

Definizione degli indicatori di RX

Quando il dispositivo comincia ad iniziare normalmente il lavoro, tutto lo stato degli indicatori è descritto come segue:

1) Dopo la potenza sopra, il giro verde, la luce 6 della luce 1,2,3 gira giri della luce e blu 8 rossi.

2) Dopo 1 secondo, luci 1 (verde), inizio 2 (verde), 3 (verde) e 6 (del blu) da lampeggiare. Le luci 5 (verde) e 8 (rosso) terranno la luce costante.

3) Dopo iniziare completato. Accenda 1 (verde), 2 (verde), 3 (verde), 4 (rosso), (blu 6) e 8 (rosso) terranno luminoso costante. A proposito, quando usate il ETH1, 7 (verde) lampeggieranno frequentemente.

Lista del pacchetto
