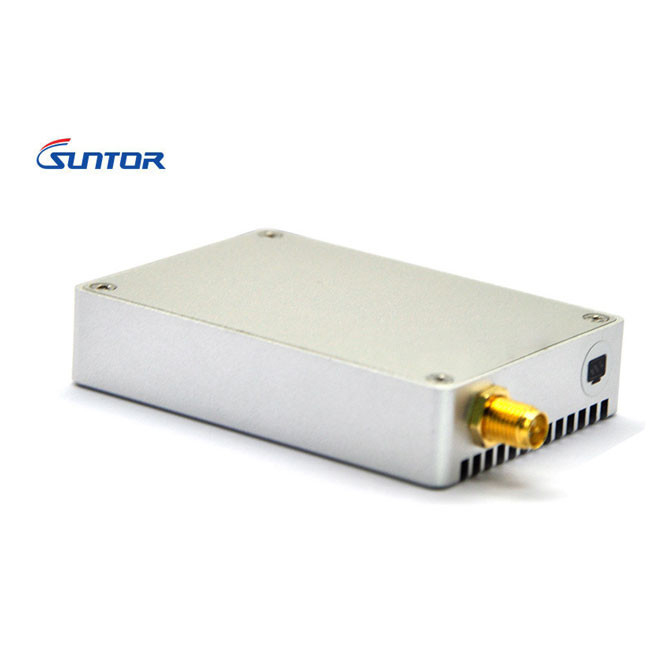

Sistema senza fili del ricevitore di collegamento del trasmettitore della lunga autonomia COFDM HD video

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: SUNTOR
Certificazione: FCC, CE, RoHS
Numero di modello: ST10NPT
Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: Scatola di plastica
Tempi di consegna: 7-15 giorni
Termini di pagamento: T / T, Western Union, Paypal
Capacità di alimentazione: 1000 mesi stabiliti
Informazioni dettagliate
Modulazione: COFDM frequenza: 2.402-2.478GHz
Potere di trasmissione: 30Bbm Distanza di trasmissione: 10km aria-terra
Latenza del sistema: 12-25ms Risoluzione: 1080p
Dimensioni: 68×48x14mm Peso netto: Tx: 58g Rx: 58g
Evidenziare:

uav video transmitter

,

wireless video transmitter hdmi


Descrizione di prodotto

Sistema del ricevitore del trasmettitore di collegamento della radio HD di chilometro COFDM Digital della lunga autonomia 10 video



Introduzione:
Il trasmettitore del UAV HD di ST10NPT è i nostri propri ricerca e sviluppo trasmettitore mobile ad alta definizione di COFDM di video, la tecnologia ortogonale di multiplazione di divisione di frequenza di usi del dispositivo, larghezza di banda relativamente stretta dell'aria di usi per trasmettere le immagini video ad alta definizione, portate di larghezza di banda della trasmissione dei dati fino a 70Mbps. Il dispositivo generalmente funziona nella banda di frequenza 2.4GHz, può fare la stalla della trasmissione dei dati nell'elevata altitudine e nel processo ad alta velocità del movimento. Molto adatto a trasmissione video per la trasmissione del UAV ed aria-terra HD di immagine.



Caratteristiche principali:

  • Funziona 2.4GHz a frequenza, nessuna licenza stata necessaria e soltanto adatta ad uso di LOS (linea di mira)
  • Potere 400mW della trasmissione
  • Raggio d'azione lungo più di 10km
  • L'aria si accelera a 10Mbps, tratta in discesa fino a 6Mbps, sul collegamento fino a 800kbps
  • Il collegamento che stabilisce/recupera il tempo 12-25ms
  • Una dimensione compatta di 68×48x14mm
  • Peso leggero di meno che 58g
  • Punto a punto e Punto--multipunto di sostegno
  • Trasmissione ottimizzata per l'alto video di definizione 1080P
  • Sostenga due regolatori a distanza per controllare il UAV ed a bordo dei dispositivi attraverso il porto di PPM dell'unità laterale locale. Ed a bordo l'unità produce contemporaneamente i segnali di controllo attraverso un porto di SBus e due porti di PPM
  • Due programmazione dei dati di serie trasparente, capo a capo il ritardo di meno che 10ms
  • Il canale di trasmissione trasparente del TCP/IP, fornisce la maggior parte della flessibilità affinchè i dispositivi basati IP si applichi sulle piattaforme del UAV



Applicazione:
Come il suoi volume, progettazione di precisione, leggero e facile miniatura portare, adatto utilizzato nella breve distanza e scopi senza fili ad alta velocità della trasmissione di dati video dell'aria della lunga autonomia. Quale il UAV, il rotorcraft, il micro UAV, il fuco, UGV, ha snervato il paracadute autoalimentato e più trasmissione di dati video.



Parametro

Modello: ST10NPT
Frequenza 2.4GHz (2.402-2.478GHz) Regolabile
Potere di trasmissione di rf

ST5NPT: 23dBm (5km aria-terra)

ST10NPT: 30Bbm (10km aria-terra)

ST20NPT: 33dBm (20km aria-terra)


Larghezza di banda di frequenza 2MHz/20MHz Regolabile
Antenna 1T1R
Modo di adeguamento di velocità di trasmissione Adeguamento del software
Crittografia di Manica di comunicazione WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256
Tipo di trasmissione punto a punto/punto-multipunto
Tempo Start-up < 30s="">
Distanza di trasmissione

ST5NPT: 5km aria-terra

ST10NPT: 10km aria-terra

ST20NPT: 20km aria-terra


Latenza del sistema ≤12-25ms
Funzione bidirezionale

Integri i collegamenti radio multipli in uno per trasmettere e ricevere.

Sostenga il pro modulo di comunicazione di SBUS/PPM/TTLS 1

Facoltativo
Tasso di trasmissione 70Mbps
Potere CC 12V DC7~18V facoltativo
Consumo di energia

ST5NPT

TX: 3Watts

RX: 3Watts

ST10NPT

TX: 4Watts

RX: 4Watts

ST20NPT

TX: 6Watts

RX: 6Watts

Massimo
Temperatura

Temperatura di funzionamento: -40 - 85°C

Temperatura di stoccaggio: -55 - 100°C


Interfaccia

× 1 dell'interfaccia di input di potere

× 1 dell'interfaccia dell'antenna

× bidirezionale 1 del porto RS232

Ethernet ad USB/RJ45 sul × 1 di Windows

Adeguamento del software
Indicatore luminoso

Indicatore luminoso dell'ingresso/uscita RJ45

Trasmettendo e ricevendo indicatore luminoso

Trasmettendo e ricevendo indicatore luminoso

Luce di potere


Progettazione di aspetto Coperture della lega di alluminio del doppio di tecnologia di CNC con progettazione impermeabile
Dimensione 68×48x14mm
Peso netto Tx: 58g Rx: 58g
