Trasmettitore e ricevitore video drone CD15NMT-mini

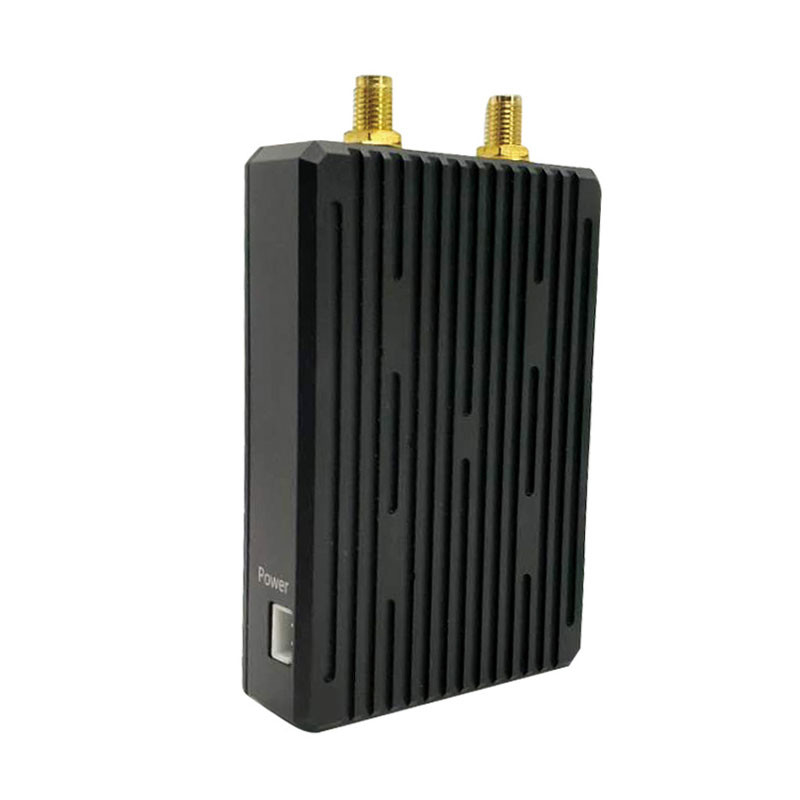

CD15NMT-mini Drone Video Transmitter & Receiver

Manuale utente CD15NMT-MiNi.pdf

1Introduzione

1. 110 grammi di peso
2. Modalità da punto a più punti
3. Progettazione a doppia antenna
4. Fino a 30 Mbps di velocità di trasmissione
5. 1Intervallo di frequenza di.4 GHz
6. Protezione della sicurezza AES128
7. Distanza di trasmissione da aria a terra di 15 km

2. Caratteristiche

• tecnologia di trasmissione wireless TDD OFDM;
• Frequenza opzionale 800 MHz,10,4 GHz,2.4 GHz;
• Dimensioni 88x55x17 mm Peso N.W.: 110 g N.W.: 140 g (compresa l'antenna);
• La velocità di trasmissione duplex è di 3-8 Mbps;
• supporto punto-punto e punto-multipunto in 1-4 TX a 1RX o 1TX a 1-4 RX, ad esempio: tre droni per un GCS, tre GCS per un drone;
• progettazione a doppia diversità di antenne per rendere più stabile la qualità della trasmissione del segnale e elevata sensibilità di ricezione;
• lunghezza di percorrenza superiore a 15 km in LOS, 200-500 metri in NLOS;
• La potenza RF minima è di 25 dBm e il consumo di energia TX 5W RX 5W;
• Supporto di uscita video IP e dati seriali TTL bidirezionali;

3.Parametro

4Applicazione

Questo dispositivo può essere applicato all'utilizzo di terminali intelligenti senza equipaggio come droni, navi senza equipaggio, navi senza equipaggio e robot.Dati di porta seriale TTL, supporta l'alimentazione ad ampia tensione ed è ampiamente utilizzato per la trasmissione di segnali video di rete in droni, navi senza pilota, veicoli senza pilota, dirigibili, droni bersaglio, parametri,robot e altri campiÈ anche adatto per l'uso portatile ed è adatto per la raccolta di prove video in loco da parte del personale delle forze dell'ordine, il dispiegamento di emergenza, scene di salvataggio, marina,Forze aeree, polizia, esercito e altri progetti militari.

5- Mostra
