Dettagli del prodotto
Luogo di origine: Shenzhen, Cina
Marca: SUNTOR
Certificazione: FCC, CE, RoHS
Numero di modello: CD100NMT
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: negoziabile
Imballaggi particolari: Scatola di plastica
Tempi di consegna: 7-15 giorni
Termini di pagamento: T / T, Western Union, Paypal
Capacità di alimentazione: 1000 mesi stabiliti
Modulazione: |
TDD-COFDM |
ingresso video: |
Alte multimedia Interface/SDI di definizione |
Risoluzione: |
Full HD 1920*1080P |
Ritardo: |
15-30 ms |
dati: |
SBUS/PPM/TTL |
Distanza: |
100-120km |
Peso: |
251g |
Dimensione: |
TX: 76x73x44mm RX: 76x73x23mm |
Modulazione: |
TDD-COFDM |
ingresso video: |
Alte multimedia Interface/SDI di definizione |
Risoluzione: |
Full HD 1920*1080P |
Ritardo: |
15-30 ms |
dati: |
SBUS/PPM/TTL |
Distanza: |
100-120km |
Peso: |
251g |
Dimensione: |
TX: 76x73x44mm RX: 76x73x23mm |

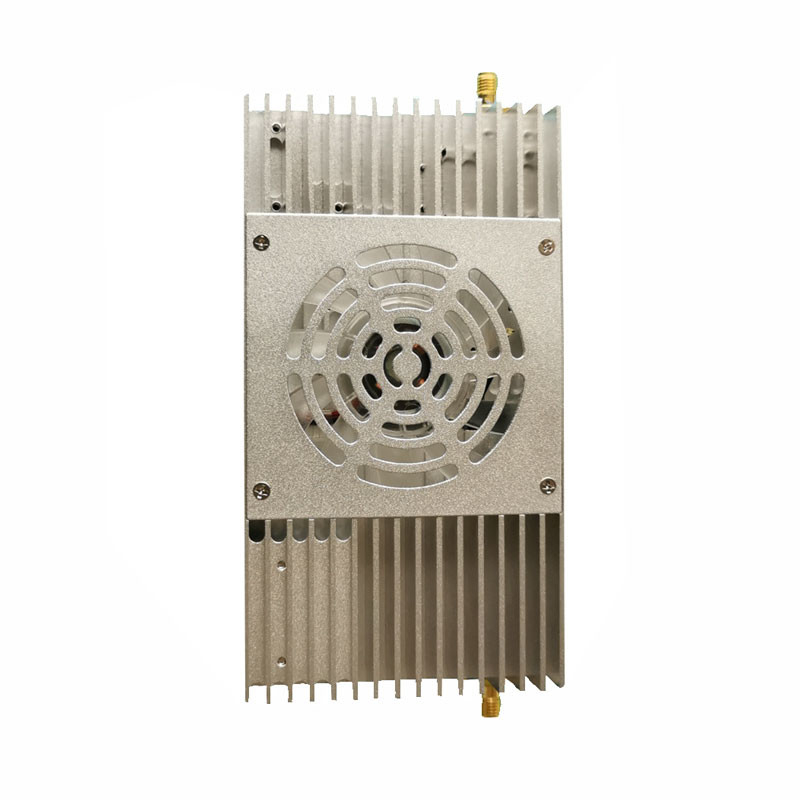

120 km di supporto Mavlin, Elicottero/UAV ad ala fissa Sistema di video mobile wireless
CD100NMT Drone Video Trasmettitore e Ricevitore Specifica...
Introduzione
Il CD100NMT è una stazione di terra integrata per veicoli senza equipaggio.L'utente è libero dal disturbo di fare qualsiasi connessioneL'interfaccia I/O esterna ha tutte le connessioni per dati, video, alimentazione e monitoraggio portate a connettori standard.
Caratteristiche
Modulazione: TDD-COFDM
Frequenza: 2,4 GHz ((2,400 - 2,482 GHz)
Distanza aria-terra: 100-120 km
Dati duplex: supporto SBUS/PPM/TTL
Latenza del sistema: 15-30 ms
Input video: Interfaccia multimediale ad alta definizione/SDI
RX:
/RX: 146 g
TX
Dimensioni: 76x73x44 mm
Peso: 251 g
Supporto per l'interfaccia multimediale ad alta definizione/input video SDI, sistema di pilota automatico e gondola UAV
Antenna doppia per la trasmissione
RX
Dimensioni: 76x73x23 mm
Peso: 146 g
Supporto all'interfaccia multimediale ad alta definizione/uscita video Ethernet, connessione con GS, RC, PC e display
Antenna doppia per la ricezione
Applicazione
Parametri
| Frequenza | 2.4 GHz ((2.400-2.482 GHz) |
| Tolleranza ai guasti wireless | Correzione dell'errore FEC / Video MPEG Super |
| Potenza RF trasmessa | 3Watt (aria-terra 100-120 km) |
| Consumo di energia | TX: 15 watt/RX: 8 watt |
| Larghezza di banda | 2/4/6/8MHz |
| Latenza | ≤ 15-30 ms |
| Antenna | 1T1R |
| TX: 5db ((Omni Antenna) | |
| RX: 12db ((Omni Antenna) | |
| Spazio colore video | Impostazione di default 4:2:0/facoltativo: 4:2Due quarti:4:4 |
| Formato compresso del video | AVC aggiunge la funzione H.265 al flusso TS (output di flusso di codice di supporto) |
| Crittografia dei canali di comunicazione | WEP, WPA(PSK), WPA2(PSK), WPA+WPA2 (PSK) |
| Modalità di trasmissione | punto a punto |
| Distanza di trasmissione | 100-120 km da aria a terra |
| Orario di avvio | 25 anni |
| Funzione a doppio senso |
Integrare collegamenti radio multipli in un unico collegamento per trasmettere e ricevere Supporto SBUS/PPM/TTL |
| Tempo di ricostruzione del collegamento | ≤ 1s |
| Modulazione TDMA | Downlink QPSK / Uplink BPSK |
| Fornitore di alimentazione | DC 7-18V |
|
Interfaccia (stessa interfaccia su TX e RX) |
1. Interfaccia multimediale ad alta definizione 1080P/60 Mini RX ((SDI su richiesta) |
| 2Port Ethernet a 100 Mbps | |
| 3.Convertire la porta Ethernet in porta seriale TTL (supporto TCP/UDP) | |
|
4. RS232 Porta seriale (Livello elettrico 12V, resistente a 3000V di tensione di impulso per 60 secondi e protezione antistatica) |
|
|
5. Portone seriale RS422/485 (Resistente a tensione di impulso di 3000 V per 60 secondi e protezione antistatica) |
|
| 6. Porta seriale SBUS/PPM per l'estensione dell'applicazione | |
| 7. Audio (Tromba) S2 Port per l' estensione dell' applicazione | |
| 8. Input di potenza XT30 (DC7-18V) | |
| 9. Antenna SMA RF | |
| Luce di indicazione | Indicatore di ingresso/uscita dell'interfaccia multimediale ad alta definizione |
| Indicatore WL di trasmissione e ricezione | |
| Indicatore della scheda video | |
| Potenza | |
| Disegno dell'aspetto | Tecnologia CNC/ doppio guscio in lega di alluminio con design impermeabile |
| Temperatura | Temperatura di funzionamento: -40°C ~ 85°C |
| Temperatura di conservazione: -55°C ~ 100°C | |
| Dimensione | TX: 76x73x44 mm |
| RX: 76x73x23 mm | |
| Peso | TX: 251 g, RX: 146 g |
