Dettagli del prodotto
Luogo di origine: Shenzhen, Cina
Numero di modello: CD100NMT-V3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Imballaggi particolari: Cartucce
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 1000 set / mese
Tecnologia: |
TDD-OFDM / MIMO / 1T2R |
Intervallo di frequenza: |
1.4G / 2.4GHz selezionabile |
Larghezza di banda: |
5 MHz / 10 MHz / 20 MHz |
Tasso di dati: |
24Mbps @ 10MHz (picco) |
Potenza: |
alimentazione a corrente continua a 12 V |
Modulazione: |
QPSK / 16QAM / 64QAM |
Tecnologia: |
TDD-OFDM / MIMO / 1T2R |
Intervallo di frequenza: |
1.4G / 2.4GHz selezionabile |
Larghezza di banda: |
5 MHz / 10 MHz / 20 MHz |
Tasso di dati: |
24Mbps @ 10MHz (picco) |
Potenza: |
alimentazione a corrente continua a 12 V |
Modulazione: |
QPSK / 16QAM / 64QAM |

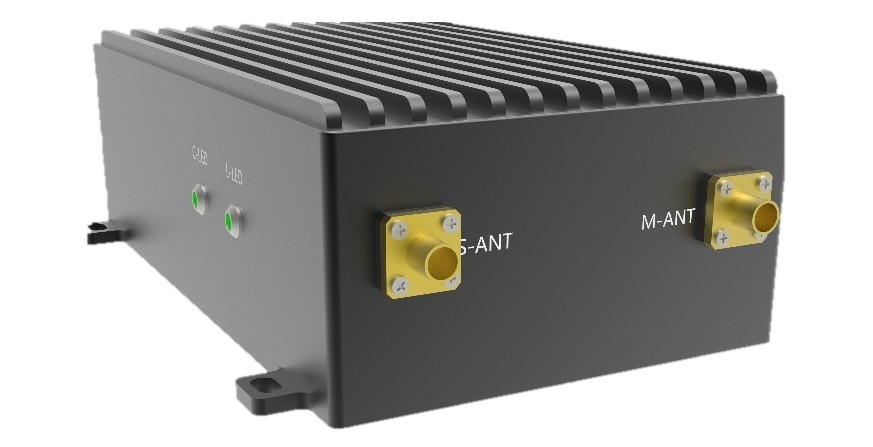

CD100NMT Drone Data Link TDD-OFDM Drone Video COFDM Ethernet Trasmettitore e ricevitore
1Introduzione
Il dispositivo della versione standard CD100NMT-V3 è in grado di realizzarevideo wireless bidirezionale,audio, etrasmissione dei datiQuando viene utilizzato con la versione standard del terminale aereo, la distanza massima di trasmissione aria-terra può raggiungerepiù di 100 kmIl metodo di comunicazione può soddisfarecomunicazione bidirezionale punto-punto, e può anche rendersi contoComunicazione in rete stellare punto-multipunto.
Il dispositivo fornisce più interfacce di servizio, tra cui 1 porta Ethernet e 1 porta seriale trasparente.È molto adatto per scenari di trasmissione di dati wireless come aerei senza pilota, navi senza pilota, veicoli senza pilota, robot, ecc. Allo stesso tempo, la forma dell'interfaccia può essere personalizzata in base alle esigenze.
2. Caratteristica
3. Specifica
| Non wireless | |
| Tecnologia | TDD-OFDM/MIMO/1T2R |
| Modulazione | BPSK/QPSK/16QAM/64QAM |
| Tasso di dati | 24Mbps@10MHz (picco) |
| Intervallo di frequenza | 1428~1448MHz ((Standard) |
| 2410~2480 (facoltativo) | |
| 810~820Mhz ((facoltativo) | |
| Larghezza di banda | 5 MHz/10 MHz/20 MHz |
| TX Power | 5W |
| Sistema | |
| Porta seriale | 1 RS232 |
| Porta Ethernet | 1 porta Ethernet |
| Sicurezza | Crittografia AES128 |
| Potenza | Fornitura di corrente DC12V ≤30W @ Consumo di corrente DC12V ((Aria) |
| Interfaccia | |
| Antenna RF | SMA × 2 |
| Interfaccia di porta seriale | JST × 1 |
| Interfaccia Ethernet | JST × 1 |
| Interfaccia di configurazione | JST × 1 |
| Interfaccia USB | JST × 1 |
| Input di potenza | JST × 1 |
| Fisica | |
| Dimensione | 120x82x40mm ((Aria) |
| Peso | 251 g ((Aria) + 1000 g ((Terra) |
4. Diagramma
5. accessori
