Dettagli del prodotto
Luogo di origine: Shenzhen, Cina
Marca: SUNTOR
Certificazione: FCC, CE, RoHS
Numero di modello: C50HPT
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: negoziabile
Imballaggi particolari: Scatola di plastica
Tempi di consegna: 7-15 giorni
Termini di pagamento: T / T, Western Union, Paypal
Capacità di alimentazione: 1000 mesi stabiliti
Modulazione: |
TDD-COFDM |
Potenza RF: |
2W (33dBm) |
gamma di trasmissione: |
40-70km aria-terra |
Latenza del sistema: |
15-30 ms |
Porta video: |
Le alte multimedia della definizione collegano ed Ethernet |
Dati duplicati: |
Supporto SBUS/PPM/TTL |
Modulazione: |
TDD-COFDM |
Potenza RF: |
2W (33dBm) |
gamma di trasmissione: |
40-70km aria-terra |
Latenza del sistema: |
15-30 ms |
Porta video: |
Le alte multimedia della definizione collegano ed Ethernet |
Dati duplicati: |
Supporto SBUS/PPM/TTL |

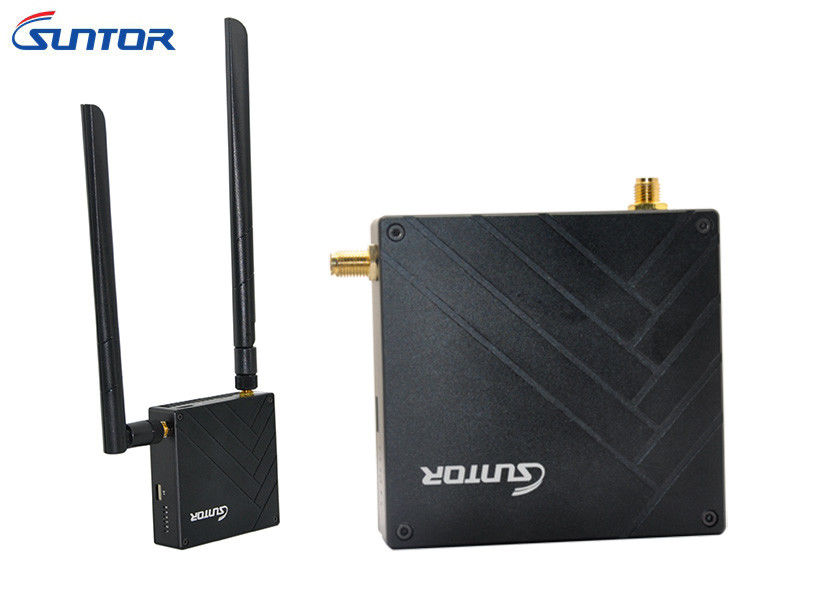

Antenna a doppio guadagno di 50 km UAV Downlink Systems AIRLINK & GROUNDLINK
C50 HPT Drone Video Trasmettitore e Ricevitore Specifico...
1Introduzione
Il C50HPT è un collegamento dati video in miniatura particolarmente adatto alle applicazioni di aeromobili senza equipaggio e con equipaggio.C50HPT può essere utilizzato per la trasmissione video e di comando e controllo con velocità di trasmissione fino a 5 Mbps.
2Caratteristiche principali
3. Parametri
| Non wireless | |
| Intervallo di frequenza | 2.4 GHz (2.400-2.482 GHz) |
| Larghezza di banda | 1-8 MHz |
| Potenza RF | 33 dBm (aria-terra 40-70 km) |
| Detezione degli errori | LDPC FEC |
| Latenza | ≤ 15-30 ms |
| Siate sensibili | -100 dBm ~ -90 dBm |
| Video | |
| Input/output | Interfaccia multimediale a bordo ad alta definizione mini TX/RX o FFC Convertire in Interfaccia multimediale ad alta definizione-A TX/RX |
| Spazio colore | Impostazione di default 4:2:0 facoltativo: 4:2Due quarti:4:4 |
| Formato compresso | AVC, H.265, TS |
| Interfaccia | |
| Interfaccia HD Media | Interfaccia multimediale ad alta definizione mini/cavo piatto flessibile (FFC) |
| Interfaccia di ingresso/uscita video | Interfaccia multimediale ad alta definizione mini TX/RX, o trasformare FFC in Interfaccia multimediale ad alta definizione-A RX/TX |
| Antenna |
1T1R TX: 7db (25cm Omni Antenna) RX: 10 dB (Omni Antenna) |
| Interfaccia del trasmettitore | 1080P 60 Interfaccia multimediale ad alta definizione Mini RX |
| Porta Ethernet a 100 Mbps | |
| S1 TTL porta seriale bidirezionale | |
| S2 TTL porta seriale bidirezionale | |
| SMA RF | |
| Interfaccia del ricevitore | 1080P 60 Interfaccia multimediale ad alta definizione Mini RX |
| Porta Ethernet a 100 Mbps | |
| S1 TTL porta seriale bidirezionale | |
| S2 TTL porta seriale bidirezionale | |
| SMA RF | |
| Luce di indicazione | Interfaccia multimediale ad alta definizione |
| Luce indicatrice di trasmissione e ricezione | |
| Luce di indicazione della scheda video | |
| Luce di potenza | |
| Interfaccia | Interfaccia di ingresso di potenza × 1 |
| Interfaccia dell'antenna × 1 | |
| RS232 Porta bidirezionale × 1 ((Con protezione di isolamento, resistenza alla tensione di impulso di 3000V) | |
| Ethernet su USB / RJ45 su Windows × 1 | |
| Sistema | |
| Orario di avvio | 25 anni |
| Consumo di energia | TX:10Watt/Rx:7Watt |
| Fornitore di alimentazione | DC 7-18V (consigliato DC16.8V) |
| Modalità di trasmissione | punto a punto / punto a multipunto |
| Distanza di trasmissione | Da aria a terra 40-70 km |
| Modalità di regolazione del bitrate | Adattamento del software |
| Sicurezza | WEP, WPA(PSK), WPA2(PSK), WPA+WPA2 (PSK), AES 125/256 |
| Ritardo totale del sistema | 15-30ms di codifica e decodifica 1080P60/720P60. |
| Funzione a doppio senso | Integrare più collegamenti radio, modulo di comunicazione SBUS/PPM/TTLS 1. |
| Fisica | |
| Dimensione | 24 mm × 73 mm × 76 mm |
| Peso | Tx: 208 g, Rx: 100 g |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Temperatura di conservazione | 55°C ~ 100°C |
| Disegno dell'aspetto | Tecnologia CNC/ doppio guscio in lega di alluminio con design impermeabile |
4.Applicazione
HPT di SuntorI piccoli trasmettitori video della serie offrono molte caratteristiche innovative, sono progettati per resistere a ambienti difficili e sono ideali per droni, UAV e altre applicazioni che richiedono un'elevata efficienza,trasmissione video/dati di alta qualità in un compattoUn pacchetto robusto.
I trasmettitori HPT possono essere configurati con potenze fisse di uscita RF di 400 mW, 1 Watt o 2 Watt.I trasmettitori possono essere opzionalmente configurati con livelli di potenza selezionabili da remoto utilizzando uno qualsiasi di questi tre livelli di potenzaIl circuito di livellamento di potenza di proprietà di Suntor® garantisce una potenza di uscita di livello su tutta la banda di frequenza.
5. FAQ
Q1.Posso avere un ordine di campione per il trasmettitore video COFDM wireless?
R: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
D2. Che dire del tempo di consegna?
A: il campione ha bisogno di 5-7 giorni, il tempo di produzione di massa ha bisogno di 1-2 settimane per la quantità di ordine più di
Q3. Avete un limite di MOQ per l'ordine di trasmettitore COFDM?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Di solito spediamo con DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima è opzionale.
Q5. È possibile stampare il mio logo sul prodotto del trasmettitore COFDM?
A: Sì. Si prega di informarci formalmente prima della nostra produzione e confermare il disegno prima sulla base del nostro campione.
