Dettagli del prodotto
Numero di modello: CD15NMT-V3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Imballaggi particolari: Cartucce
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 1000 set / mese
Intervallo di frequenza: |
1428~1448MHz (Std.) / 2401~2481MHz / 806~826MHz |
Potere di TX: |
300 mW |
Modulazione: |
QPSK / 16QAM / 64QAM |
Tasso di dati: |
24Mbps @ 10MHz (picco) |
Porta seriale: |
1 × RS232 (Std.) / TTL / RS485 / RS422 + 1 × USB |
Porta Ethernet: |
1 × Porta Ethernet |
Fornitore di energia: |
DC12V |
Consumo di energia: |
< 5W (aria) |
Dimensione: |
84 × 70 × 19 mm (aria) |
Peso: |
< 140 g |
Intervallo di frequenza: |
1428~1448MHz (Std.) / 2401~2481MHz / 806~826MHz |
Potere di TX: |
300 mW |
Modulazione: |
QPSK / 16QAM / 64QAM |
Tasso di dati: |
24Mbps @ 10MHz (picco) |
Porta seriale: |
1 × RS232 (Std.) / TTL / RS485 / RS422 + 1 × USB |
Porta Ethernet: |
1 × Porta Ethernet |
Fornitore di energia: |
DC12V |
Consumo di energia: |
< 5W (aria) |
Dimensione: |
84 × 70 × 19 mm (aria) |
Peso: |
< 140 g |
1Introduzione

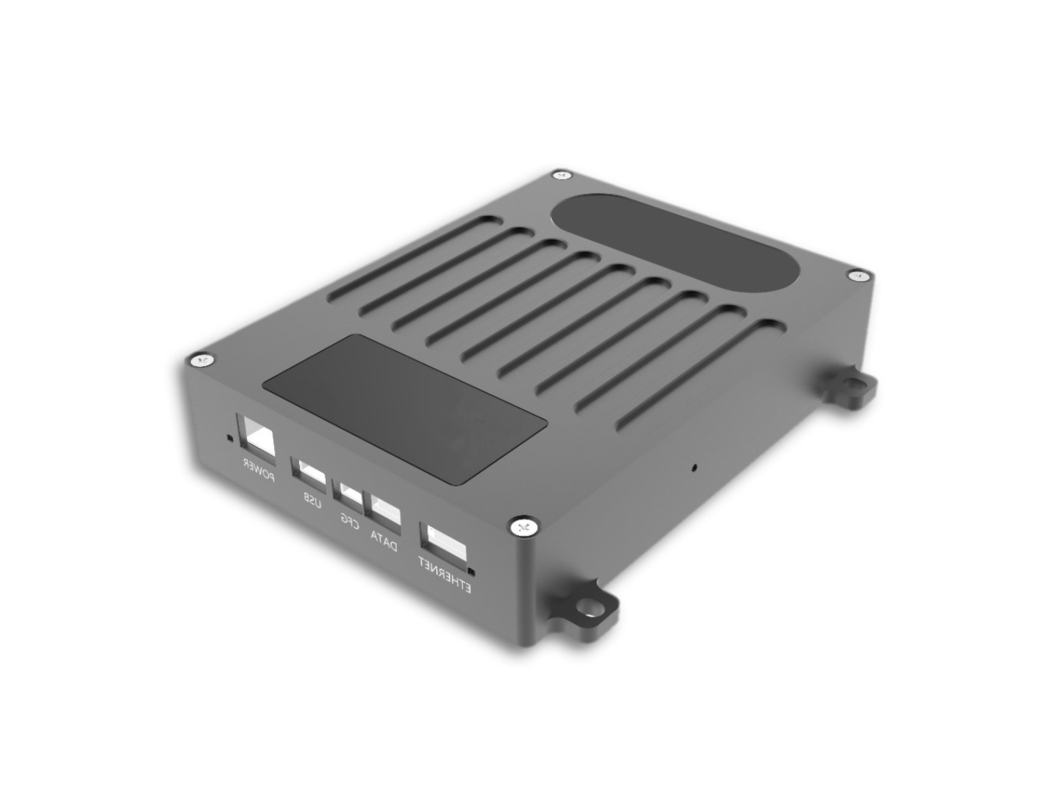

Il dispositivo CD15NMT-V3 è in grado di realizzare il wireless bidirezionale a lunga distanzavideo,audio, etrasmissione dei dati, e illa distanza massima di trasmissione aria-terra può raggiungere più di 15 kmIl metodo di comunicazione può soddisfare la comunicazione bidirezionale punto-punto e può anche realizzare la comunicazione in rete stellare punto-multipunto.
Il dispositivo fornisce più interfacce di servizio, tra cui 1 porta Ethernet e 1 porta seriale trasparente.È molto adatto per scenari di trasmissione di dati wireless come:aeromobili senza equipaggio,navi senza equipaggio,veicoli senza equipaggio,robot, ecc., e la forma dell'interfaccia può essere personalizzata in base alle esigenze.
2. Caratteristica
3. Parametro
| Non wireless | |
| Tecnologia | TDD-OFDM/MIMO/1T2R |
| Modulazione | BPSK/QPSK/16QAM/64QAM |
| Tasso di dati | 24Mbps@10MHz (picco) |
| Intervallo di frequenza | 1428~1448MHz ((Standard) |
| 2410~2480 (facoltativo) | |
| 810~820Mhz ((facoltativo) | |
| Larghezza di banda | 5 MHz/10 MHz/20 MHz |
| TX Power | 0.3W |
| Sensibilità RX | -99 dBm@5MHz |
| Sistema | |
| Porta seriale | 1 RS232 |
| Porta Ethernet | 1 porta Ethernet |
| Sicurezza | Crittografia AES128 |
| Potenza | Fornitura di corrente DC12V ≤5W@12V Consumo di energia ((Aria) |
| Interfaccia | |
| Antenna RF | SMA × 2 |
| Interfaccia di porta seriale | JST × 1 |
| Interfaccia Ethernet | JST × 1 |
| Interfaccia di configurazione | JST × 1 |
| Interfaccia USB | JST × 1 |
| Input di potenza | JST × 1 |
| Fisica | |
| Dimensione | 80x70x19 mm ((Aria) |
| Peso | 140 g (aria) + 140 g (terra) |
4. accessori
5. Diagramma
